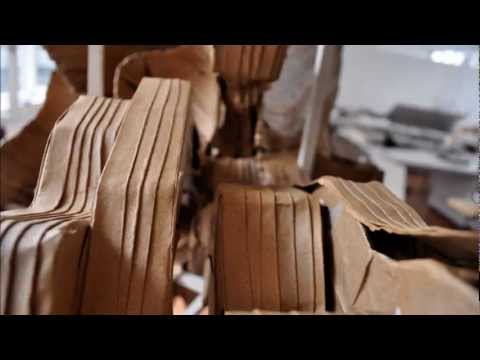

Stopmotion Ballade topographique (phase 2 topographie)

Par Rey Valentin, marine, Nikolaï, Adrien Dauvillier, Alexandre, Lara, Félix Chase, Dafni, Léonore, Thomas Lepoutre, camille, Evelyne, and Monja, 2012/04/28

Topographie phase II: workshop

Par Adrien Dauvillier, 2012/04/26

Microrécits Semaine 2 « Living Stairs »

Par Rey Valentin, 2012/03/18

RENDU

Concept: Déconstruire des escaliers afin de les rendre plus vivable et créer des espaces de lecture.

: Maquette d’étude topographie

: Maquette d’étude topographie (disposition des escaliers)

: Maquettes d’escaliers (evolution)

: Etude escaliers (maquette)

: Les escaliers vus du dessus

: Sous les escaliers.

: Dessin

RENDU

DRAFT/ELABORATION

Inspirations

« L’eau façonne le relief des façades et l’étude de son parcours permet elle aussi d’appréhender les relations tangibles entre le rôle protecteur de l’enveloppe, ses procédés constructifs et la manière dont ces procédés participent à un projet spatial. »

extrait du microrécit et de L’apprentissage du regard » de Spinetta

étude du parcours de l’eau

« Il n’y faut ni un repos absolu ni trop d’agitation, mais un mouvement uniforme et modéré. »

extrait du microrécit et des Rêveries du promeneur solitaire de Rousseau.

 Programme : Un centre de loisir équin

Concept

Une structure paramétrée par la topographie : un sentier déjà imposé par l’environnement servant de base pour la structure.

une structure comme pliée sous l’effet du vent.

Maquette conceptuelle

Matériaux & texture : maquettes d’études

modification de la topographie

Les infrastructures sous-jacentes au programme (manège équestre & écuries) ont besoin d’une surface minimum, la modification de la topographie c’est fait en conséquence.

DRAFT/ELABORATION

Afin de mieux exploiter le potentiel de la carte maritime, nous avons établis de nouveaux modules plus « accidentés » en se basant sur les différents emboitements de cette carte.

« L’espace commence avec cette carte qui (…) représentait quelques chose comme 65 termes géographiques, miraculeusement rassemblés, délibérément abstraits »

Extrait de Espèces d’espaces de Georges Perec

Nous avons choisi de mouler qu’une partie des modules car à eux deux, ils représentent les trois types de connexions que nous avons voulus représenter.

Référence: Hôtel de ville de Saynatsalo d’Alvar Aalto

Fragmentation de l’édifice en plusieurs corps. C’est dans l’interstice, dans la juste dimension du vide, que se jouent les enjeux de la relation.

RENDU

cadrages des connexions

composition verticale

« Ce vide créé par le rapprochement est, à l’échelle du volume, une sorte de joint spatial »

Extrait de L’apprentissage du regard de Dominique Spinetta

Progression Crystalline

Par Dafni and Monja, 2012/03/04

Rendu

Debut de la maquette

Concept de progression: la triangulation est plus dense là ou on trouve le croisement de la verticalité, avec l’horizontalité de la matrice

Le moule

La topographie posée dans la matrice.

Zoom in sur le plan général

Référence: Viollet le Duc -géometrisation du Mont Blanc

Topographie/Arpenter « Scored mass » (semaine 2)

Par Lara and Félix Chase, 2012/03/01

Rendu

Maquette du moule final:

Planches de rendu:

DRAFT/ELABORATION

Nous avons continué à travailler avec la première maquette et avons joué avec son agrandissement ainsi qu’avec son expansion.

Croquis/recherche:

Stop motion de la maquette 1:

Stop motion de la maquette 2:

Quelques photos de construction de la maquette finale:

Stop motion de la maquette finale:

Pour commencer ce projet, on a essayé de interpréter les formes des cartes avec lesquels on a travaillé pour le workshop. On s’ est conctré sur l’aspect oragnique d’une carte, et l’aspect plutôt tectonique de l’autre.

Croquis (force du relief)

Croquis (force de l’eau)

Interprétations

Au même temps, on a crée des maquettes d’études pour mieux comprendre les géometries complexes de nos cartes.

Maquette d’étude

Maquette finale

Dessin du processus

Topographie, arpenter

Par Rey Valentin and Alexandre, 2012/02/26

RENDU

Concept: Twist réctiligne

Processus: Faire un assemblage de deux différentes cartes et jouer avec leurs similitudes et leurs oppositions.

Cartes choisies: Carte sur la force du relief et la force de la grille. La similitude se trouve dans le fait que les deux cartes possèdent des lignes de force convergeant vers un point culminant du volume formé par les plis des cartes (voir les stop motion). L’opposition quant à elle, réside dans la manière avec laquelle les lignes de forces convergent vers le point culminant du volume. Les lignes de force dans la carte traitant de la force de la grille vont directement au point culminant tandis que dans la carte montrant la force du relief les lignes de forces s’y rendent de manière vrillée.

: Assemblage de la grille et du relief (moment intéressant) vue du dessus

: Assemblage de la grille et du relief (moment intéressant) vue de côté

: Analyse des lignes de force

: Méthode de travail pour la construction du premier moule en papier se basant sur des croquis de postrationalisation

: Première maquette d’essai en papier: vue de côté

: Première maquette d’essai en papier: vue du dessus

: Seconde maquette d’essai en papier vu de côté(au propre)

: Seconde maquette d’essai en papier (au propre) vu de dessus

: Dessin technique avec différentes coupes montrant l’évolution du volume de notre topographie

: Croquis de recherche de forme mis au propre

Topographie/Arpenter (semaine 1)

Par Lara and Félix Chase, 2012/02/24

RENDU

Maquette du moule:

Planches de rendu:

DRAFT/ELABORATION

TRANSFORMATIONS

Force de la grille:

Force du relief:

Force de l’eau: milieu marin

Force de l’eau: milieu urbain

PROCESSUS

Réunir par paire les cartes qui se ressemblent et s’assemblent selon leur transformations devenant alors des critères de constructions. Mettre en évidence les complémentarités, les similitudes, les interractions.

ASSEMBLAGES

force du relief/force de l’eau:milieu urbain
